半導體封裝作為芯片制造流程的核心環節，其精度與效率直接影響產品性能與可靠性。傳統封裝工藝中，晶圓切割后的晶片間距偏差、機械手定位誤差等問題，長期制約著生產良率與自動化水平。而機器視覺技術的引入，通過高精度圖像分析與閉環控制，為半導體封裝提供了革命性解決方案。

一、晶片定位與閉環控制

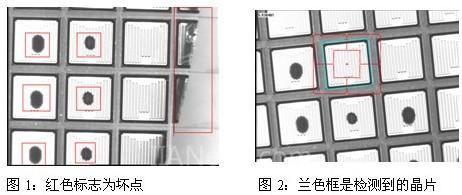

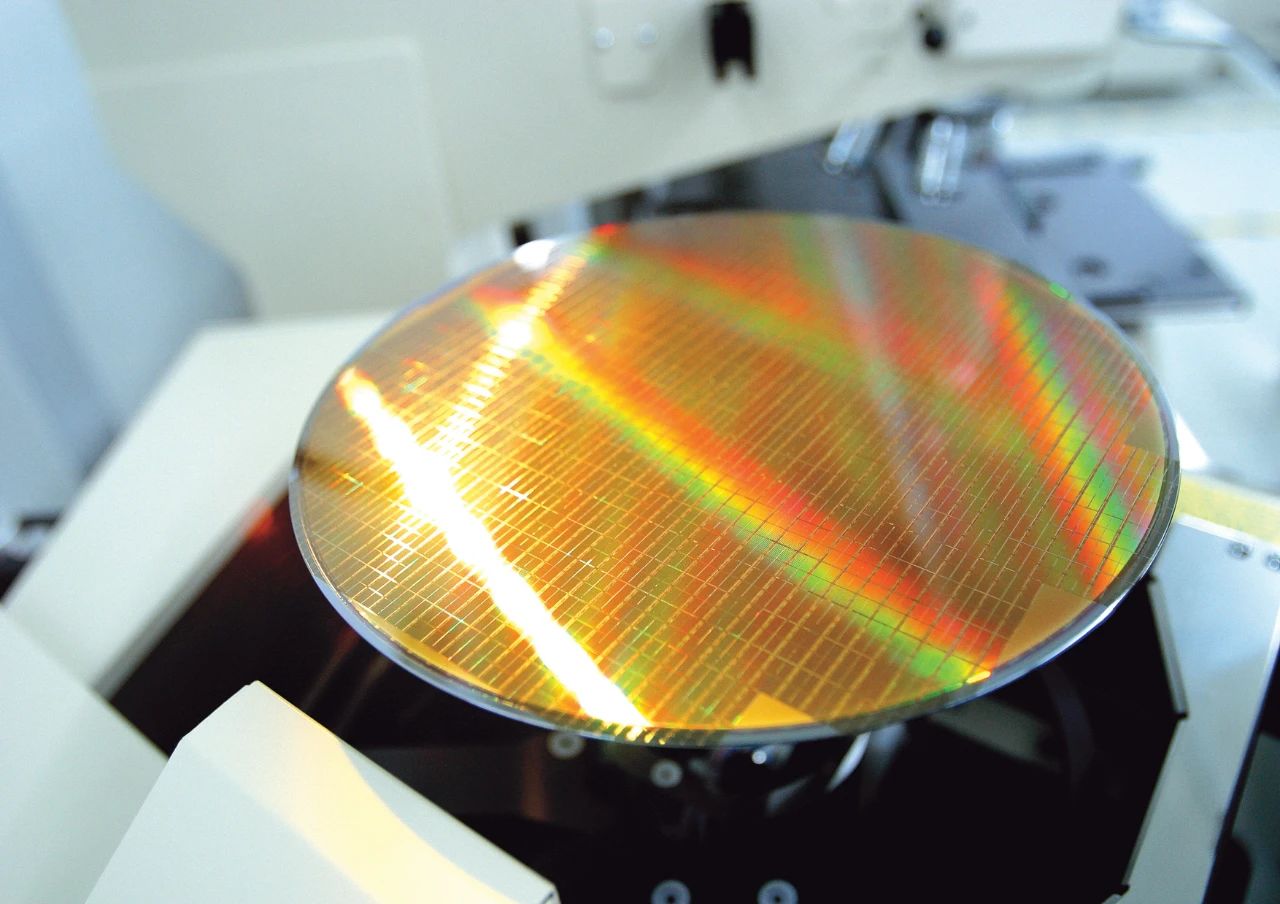

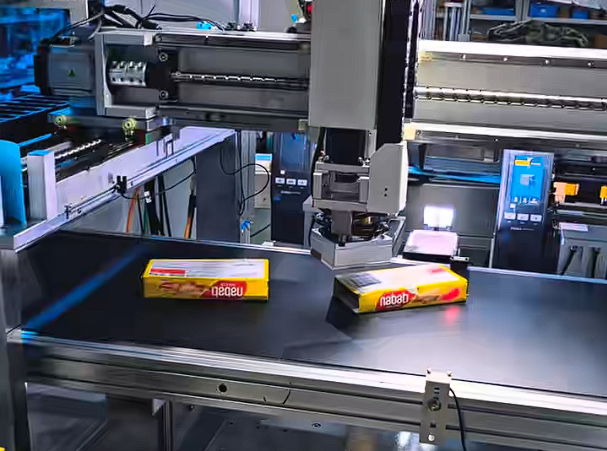

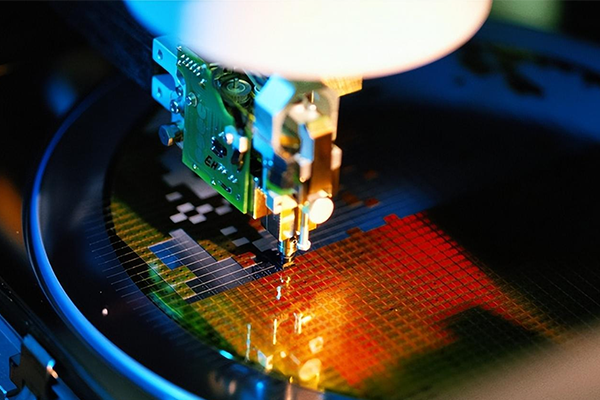

在晶圓切割與拉伸過程中，機械應力與材料特性導致晶片間距呈現非均勻分布，而傳統機械定位系統因固定移動量設計，易造成機械手吸取晶片時偏離中心位置，甚至漏吸。雙翌光電科技采用機器視覺技術，構建了晶片位置的閉環控制系統：通過CCD相機與光源系統的組合，實現0.01mm級定位精度，結合自主開發的視覺軟件，實時計算晶片中心坐標并反饋至機械手控制系統。該系統通過動態調整吸取點，使機械手精準定位晶片中心，解決了傳統方法因間距偏差導致的定位失效問題。

二、焊點質量檢測與缺陷識別

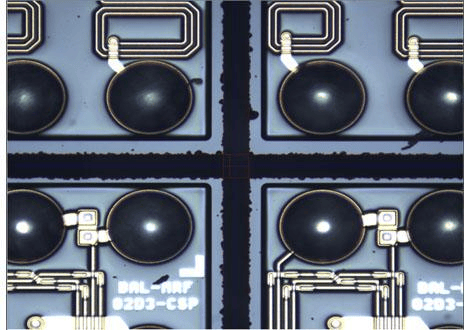

芯片封裝階段的焊點質量直接影響電氣連接可靠性。機器視覺系統通過高分辨率工業相機捕捉焊點形態，結合多光譜照明技術，實現焊點形狀、尺寸、間距及共面性的非接觸式檢測。例如，在BGA封裝中，系統可識別直徑0.3mm以下焊球的偏移、橋接及空洞缺陷，檢測精度達±2μm。對于引線框架封裝，機器視覺通過分析金線鍵合點的弧高、跨距及根部直徑，確保鍵合強度符合標準。

三、封裝外殼缺陷檢測與尺寸驗證

封裝外殼的完整性是保護芯片免受機械損傷與環境污染的關鍵。機器視覺系統采用背向照明技術，通過高對比度圖像分析外殼表面劃痕、裂紋及毛刺缺陷。例如，在陶瓷封裝中，系統可檢測0.1mm寬度的表面裂紋，并利用亞像素級邊緣提取算法測量外殼尺寸公差，確保符合標準。對于塑封料注塑缺陷，機器視覺通過灰度直方圖分析識別微小異常。

雙翌光電的視覺系統已在消費電子、汽車電子、半導體等領域廣泛應用，助力客戶實現自動化轉型升級，成為半導體封裝智能化的標桿解決方案。機器視覺技術通過精準定位、缺陷識別與閉環控制，正在重塑半導體封裝的制造范式。從晶片級定位到系統級監控，其應用深度與廣度持續拓展。雙翌視覺系統等創新成果的涌現，標志著中國半導體裝備產業向高精度、智能化方向邁出關鍵一步，為半導體供應鏈注入強勁動能。
