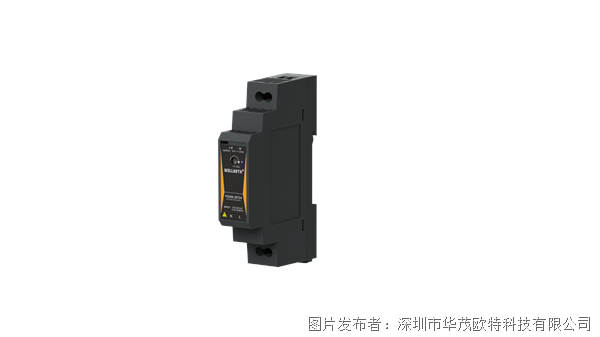

華茂歐特 PS206電源模塊
.png)
.png)
華茂歐特PS206電源模塊，額定24VDC輸出、額定功率20W、45W、75W三種規格。全范圍交流輸入 85~264VAC
產品分類：PLC 小型PLC 電源模塊
品牌：華茂歐特
產品介紹
| 型號 | PS206 20T24 | PS206 45T24 | PS206 75T24 |
| 輸入 | |||
| 電壓范圍 | 85～264VAC 127～370VDC(參考‘靜態特性曲線’) | ||
| 頻率范圍 | 47～63Hz | ||
| 效率(典型值) | 86% | 90% | |
| 交流電流(典型值) | 0.5A/115VAC 0.3A/230VAC | 1.1A/115VAC 0.6A/230VAC | 1.7A/115VAC 0.9A/230VAC |
| 浪涌電流(典型值) | 25A/115VAC 45A/230VAC (冷啟動) | 30A/115VAC 60A/230VAC (冷啟動) | |
| 輸出 | |||
| 直流電壓 | 24V | ||
| 額定電流 | 0.84A | 1.87A | 3.14A |
| 電流范圍 | 0～0.84A | 0～1.87A | 0～3.14A |
| 額定功率 | 20.16W | 44.88W | 75.36W |
| 紋波與噪聲（最大值) | 100mVp-p | ||
| 電壓調整范圍 | 21.6～28.8V | ||
| 電壓精度 | ±1% | ||
| 線性調整率 | ±0.5% | ||
| 負載調整率 | ±1% | ||
| 啟動，上升時間 | 500ms,50ms/230VAC 500ms,50ms/115VAC | ||
| 保持時間(典型值) | 30ms/230VAC 12ms/115VAC | 30ms/230VAC 7ms/115VAC | |
| 過負載 | 110%～160% 額定輸出功率 保護模式：打嗝，異常條件移除后自恢復 | 105%～160% 額定輸出功率 保護模式：打嗝，異常條件移除后自恢復 | |
| 過電壓 | 30～36V 保護模式：穩壓管鉗位 | 30～36V 保護模式：關機重啟后恢復 | |
| 工作溫度、濕度 | -30～+70℃（參考‘減額曲線’），20～90%RH 無冷凝 | ||
| 儲存溫度、濕度 | -40～+85℃，10～95%RH | ||
| 溫度系數 | ±0.03%/℃（0～50℃） | ||
| 耐振動 | 10～500Hz，2G 10min./1 cycle，each along X、Y、Z axes | ||
| 尺寸 | 17.5*90*54.5mm(W*H*D) | 35*90*54.5mm(W*H*D) | 52.5*90*54.5mm(W*H*D) |
1. 如未特別說明，所有規格參數均在輸入為230VAC、額定負載、25℃ 70%RH 環境溫度下進行測量。
2. 紋波和噪聲測量方法：使用一條12“雙絞線，同時終端要并聯0.1uf和47uf的電容，在20MHZ帶寬下進行量測。
3. 精度：包含設定誤差、線性調整率和負載調整率。
4. 線性調整率測量方法：在額定負載下，從低電壓到高電壓測試。
5. 負載調整率測量方法：從額定負載的0%~100%。
6. 啟動時間是在冷啟動狀態下測得，快速頻繁開關機可能會使啟動時間增長。
7. 當工作海拔高度超過2000米(6500英尺)時，工作環境溫度必須依5℃/1000米下降。
8. 電源應視為系統內元件的一部分，所有的EMC測試都將測試樣品安裝在一個厚度1mm，長360mm*寬360mm的金屬鐵板上測試。 電源需結合終端設備進行電磁兼容相關確認。
9.安裝間隙: 當使用于滿載時，建議在頂部預留40毫米，在底部預留20毫米，在左側和右側各預留5毫米，如果相鄰裝置是熱源， 建議間隙為15毫米。
